Neues Rechtsklick-Menü, um kopierte Zeichenobjekte (Pfeile, Kasten etc.) auf der Graphseite einzufügen
Ein häufiger Arbeitsschritt besteht darin, einen Graphen zu vergrößern, ihn zu bearbeiten und wieder zu verkleinern.
Ein Umschalter dazu wurde hinzugefügt, Ctrl+3, um zwischen dem aktuellen Zoom-Level und 100% zu wechseln.
Die Data sampling-Dropdownliste zeigt nun die Zeilennummer der letzten in der aktuellen Spalte verwendeten Zeile an.
Mini-Toolbars für die Linksklick-Auswahl können abgeschaltet werden.
Ein Antialiasing-Button ist dem Graph Page-Ribbon, Format-Abschnitt, hinzugefügt worden.
Die "Each Curve"-Option bei der Plot-Regression wird bei linearer Regression mit nur einem Plot eingeschaltet.
Verbesserter Benutzerdialog für Farbschemata
Zusätzliche Statistik-Kennzahlen bei der Plot Regression
Verbesserter Aufruf von Ergebnisgraphen zu Statistik-Prozeduren - durch Rechtsklick auf den Statistik-Report oder auf einen anderen Ergebnisgraphen
Der Scattermatrix-Graph, ein Ergebnisgraph bei Tests wie dem Korrelationstest, kann jetzt bis zu 40 statt bisher 10 Variablen darstellen.
Der Graph Properties-Dialog kann jetzt mit einem Rechtsklick auf Graph oder Plot aufgerufen werden.
"Linear Regression" im Graph Analysis-Abschnitt des Analysis-Tabs ist in "Plot Regression" umbenannt.
Text- und Spezialsymbol-Optionen werden im Symbols-Dialog nun direkt angezeigt.
Der Graph Additions-Abschnitt ist umbenannt in Manage Plots.
Mehrere Ergebnisgraphen können nun vom Create Result Graph-Dialog aus auf gleichzeitig auswählt werden.
Die Standard-Ansicht aller Ergebnisgraphen wurde verbessert.
TIFF Grayscale-Export für Graphen und Graphseiten wurde hinzugefügt.
Ein Graph Page Templates-Button wurde dem Format-Abschnitt im Graph Page-Ribbon hinzugefügt.
Die One-Way Frequency Tables-Prozedur wurde hinzugefügt.
Der Unpaired t-Test ist um die Option erweitert worden, auf Gleichheit der Mittelwerte der Grundgesamtheit zu testen,
ohne gleiche Varianzen annehmen zu müssen (Welch's t-Test).
Ctrl-A selektiert den gesamten Code im User-Defined Transforms-Dialog.
Mehr Anwendungsbeispiele zur Nichtlinearen Regression können jetzt vom Hilfe-Menü aus aufgerufen werden.
Verbesserungen der Transforms-Beispiele, die jetzt vom Hilfe-Menü aus aufgerufen werden können
Verbesserungen einiger ape-Funktionen (automatic parameter estimate) in der Transforms-Sprache
Die Anzahl der Gruppen für die Berechnung von Dummy-Variablen ist auf 1000 erhöht worden.
Die maximale Zeichenanzahl von Labeln in Statistik-Tabellen ist von 30 auf 255 erhöht worden.
Verbesserte Fehlermeldungen bei Nonlinear Regression und Möglichkeit, angefangene Gleichungen zu speichern.
Der User-Defined Transforms-Dialog und der Nonlinear Regression-Dialog können jetzt vergrößert
und verkleinert werden, und ihre Größe wird gespeichert.
Verbesserungen der Benutzeroberfläche beim Quick Transforms-Dialog.

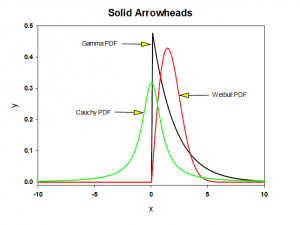

Pfeile mit gefüllten Pfeilspitzen
Die gefüllte Pfeilspitze ist ansprechender als eine Pfeilspitze
aus sich kreuzenden Linien.
Graph-Objekte einfügen mit Rechtsklick
Ein Graph-Objekt kann jetzt mit dem Rechtsklick-Menü kopiert und eingefügt werden.
Dies spart Editier-Schritte. Zu diesen Objekten zählen der Graph,
Kästen, Kreise, Pfeile, Linien und Text.
Umschalten zwischen Zoomleveln
Eines der Ziele dieser Version ist, die Bedienung zu vereinfachen. Hier
ist ein Beispiel dafür. Häufig vergrößern Sie die
Graphseite, um Änderungen vorzunehmen, und verkleinern sie dann wieder,
um die Wirkung zu begutachten. Ein Umschalter ist hinzugefügt worden,
Ctrl+3, um zwischen dem aktuellen Zoom-Level und 100% zu wechseln.
Data sampling-Dropdownliste zeigt jetzt die tatsächliche Zeilenzahl in der Spalte an
Data sampling im Graph Properties-Dialog erlaubt die Auswahl von Zeilen "from, to, by"
für Ihren Graphen. Damit können Sie einen Teilbereich oder jeden n-ten Wert
darstellen. Im "to"-Feld wird jetzt die Zeilennummer der letzten besetzten Zeile dieser Spalte
angezeigt. Diese kleine Funktion kann beim Entdecken falscher Spaltenauswahl helfen
und auch bei der Auswahl des passenden Werts für "by".
Option zum Abschalten der Mini-Toolbars bei Linksklick
Einige Anwender möchten nur die Rechtsklick-Auswahl bei den Mini-Toolbars verwenden.
Der Main-Button, Options, Page hat eine neue Checkbox: "Show mini toolbars on selection".
Wenn Sie diese Checkbox abschalten, erscheinen Mini-Toolbars nicht bei einem Linksklick
mit der Maus auf ein Objekt auf der Seite, wohl aber bei einem Rechtsklick.
Neuer Antialiasing-Button
Antialiasing glättet Linien in Ihrem Graphen. Diese Funktion ist vorhanden,
aber ein wenig versteckt hinter einem Rechtsklick auf die Graphseite. Der neue Button
im Ribbon macht die Funktion sichtbarer.
Verbesserter Benutzerdialog für Farbschemata
Ein überflüssiger Mausklick wurde entfernt. Der Farbschema-Dialog
wird direkt angezeigt. Diese Funktion und die nächsten sind Beispiele
für das Entfernen überflüssiger Mausklicks..
Die "Each Curve"-Option bei der Plot Regression wird bei linearer Regression mit nur einem Plot eingeschaltet
Diese Option im Plot Regression-Dialog ist eingeschaltet. Das spart einen Schritt
bei einer häufig verwandten Funktion.
Zusätzliche Statistik-Kennzahlen bei der Plot-Regression
Das Ergebnisfenster im Plot Regression-Dialog zum Polynom-Fit der Graphdaten
enthält jetzt zusätzliche Statistik-Kennzahlen. Dazu gehören
die Modell-Leistungsmaße R2, Adjusted R2, Standardfehler der Schätzung
und das Akaike-Informationskriterium. Diese finden sich neben dem Standardfehler
der Parameter und Konfidenzintervallen für die Parameter. Mit einem neu
hinzugefügten Steuerelement können Sie die Zahl der Dezimalstellen festlegen.
Verbesserungen beim Erstellen von Statistik-Ergebnisgraphen
Ergebnisgraphen zu Statistik-Prozeduren können jetzt mit einem Rechtsklick
auf den Statistik-Report oder auf die Graphseite neben einem anderen Ergebnisgraphen
erzeugt werden, wie hier gezeigt.
Der Scattermatrix-Graph kann jetzt bis zu 40 Variablen darstellen
Der Scattermatrix-Ergebnisgraph kann jetzt bis zu 40 statt bisher 10 Variablen darstellen:
Der Graph Properties-Dialog kann jetzt mit einem Rechtsklick auf Graph oder Plot aufgerufen werden
Der Graph Properties-Dialog kann vom Home-Ribbon aus und auch mit einem
Doppelklick auf einen Graphen oder einen Plot geöffnet werden.
Zusätzlich läßt er sich jetzt auch mit einem Rechtsklick
auf Graph oder Plot öffnen.
Linear Regression in der Graph Analysis-Gruppe des Analysis-Tabs ist in Plot Regression umbenannt
Dies macht deutlich, daß diese Regressionsfunktion von einem Plot oder
Graphen aus aufgerufen wird und nicht vom Datenblatt aus. Dialogname und
Tooltip-Text sind gleichfalls geändert.
Text- und Spezialsymbole werden jetzt direkt im Symbols-Dialog angezeigt
Ein Symbol Font-Button ist im Symbols-Dialog eingefügt. Das macht es einfacher,
den Font zu wechseln und dessen Darstellung im Graphen zu überprüfen.
Ein Special Symbols-Button ist hinzugefügt mit Zugriff auf 120 zusätzliche Symbole.
Der Graph Additions-Abschnitt im Graph-Tab ist umbenannt in Manage Plots
Der Graph Additions-Abschnitt im Graph Page-Ribbon ist umbenannt in Manage Plots, zur Verdeutlichung der Aufgabe dieser Funktionen.
Mehrere Ergebnisgraph-Typen können im Result Graph-Dialog jetzt gleichzeitig ausgewählt werden
Mehrere Ergebnisgraph-Typen können zugleich mit Shift+Click ausgewählt werden.
Damit kann jetzt in einem Schritt erreicht werden, was zuvor mehrere Aufrufe des Dialogs erforderte.
Die Tastatur-Funktionen zur Auswahl eines Graphen mit den Pfeiltasten bleiben unverändert.
Die Standard-Darstellung der Ergebnisgraphen ist verbessert worden
Die Standard-Darstellung der Ergebnisgraphen ist durch die Modifikation von Graphattributen
verbessert worden. Dazu zählen Linienstärke von Achsen und Tick Marks,
Linien-Farbschemata, -Stile, Symbol-Größe und -Randstärke.
Die Linienstärken und Farbschemata erzeugen ansprechendere Graphen.
Zusätzliche Grayscale-Option für TIFF Image-Dateien
Dem TIFF RGB-Export ist eine Grayscale-Option hinzugefügt worden (komprimiert/unkomprimiert).
Ein Graph Page Templates-Button wurde dem Format-Abschnitt im Graph Page-Ribbon hinzugefügt
Graph Page Templates sind jetzt über den Templates-Button im Format-Abschnitt des Graph Page-Ribbons einfacher zu erreichen.
Neue Arbeitsblatt-Funktionen in SigmaPlot Version 14
Sortieren von Arbeitsblattdaten jetzt nach mehreren Schlüsselspalten
Die Sort-Funktion im Edit-Abschnitt des Worksheet-Ribbons bietet mehrfache
Sortierschlüssel-Spalten.
Variationskoeffizient und 90% Konfidenzintervall dem Statistik-Arbeitsblatt hinzugefügt
Wählen Sie im Worksheet-Ribbon, View-Abschnitt, den Button View Column
Statistics (oder die Funktionstaste F6). Das Bild unten zeigt die hinzugefügten
Parameter % CV und 90% Conf.
Formatierter Text kann jetzt in Statistik-Prozeduren verwendet werden
In einem Arbeitsblatt sind drei formatierte "a"s und drei formatierte "b"s eingegeben
worden, um Gruppen für einen statistischen Test zu kennzeichnen. Ein kleines
Quadrat in der oberen rechten Ecke dieser Arbeitsblattzellen zeigt an,
daß sie formatierten Text enthalten. Im Beispiel unten wird der formatierte Text
im Graphen vergrößert. SigmaPlot erkennt nun formatierten Text für
Statistik-Tests wie bisher schon unformatierten Text. Ein Graph für diese beiden
Gruppen und ein t-Test-Report werden hier angezeigt.
Auswahl und Reihenfolge der Kennzahlen im Statistik-Arbeitsblatt können vorgegeben werden
Einzelne Column Statistics-Items können jetzt ausgewählt und ihre Reihenfolge
kann angeordnet werden. Sie können das vom Main-Button, Options, Worksheet-Tab,
Statistics aus einstellen, wenn ein Column Statistics-Fenster das aktuelle Fenster
im Arbeitsbereich ist. Das Auswahlfenster mit zwei Listboxen wird unten angezeigt.
One-Way Frequency Tables für mehrfache Spalten
Die One-Way Frequency Tables-Methode ist hinzugefügt. Sie ist anwendbar
auf mehrfache Arbeitsblattspalten. Sie berechnet die Häufigkeit des
Auftretens individueller Variablenwerte.
Erweiterung des Unpaired t-Tests
Der Unpaired t-Test (2 unabhängige Stichproben) ist um die Option des Tests
auf Gleichheit der Mittelwerte beider Stichproben ohne die Annahme gleicher Varianzen
(Welch's t-test) erweitert worden.
Verbesserte t-Test Reports
Die Option zur Auswahl von P-Werten für einseitigen oder zweiseitigen t-Test ist
hinzugefügt worden. Dies vereinfacht die Darstellung im Report, indem es ihn
auf die nützlichsten Resultate reduziert.
Text wurde hinzugefügt, um die mögliche Anwendung des Welch's Test
zu erläutern: "Use the results of Welch's test, where equal variances are not assumed,
if the equality of the population variances of the two groups is in doubt."
Mehr Anwendungsbeispiele für nichtlineare Regression in der Datei Nonlin.jnb
Nonlinear Regression-Beispiele finden sich unter Help, SigmaPlot Samples,
Nonlinear Regression. Die Datei ist im Samples-Unterverzeichnis
des Benutzerprofil-Ordners ("Dokumente").
Erweiterungen der Transforms-Beispiele in der Datei Xfms.jnb
Mehrere neue Transformationen sind hinzugefügt worden, mit Beispiel-Arbeitsblättern
und Graphen. In SigmaPlot 13 enthielt diese Datei 25 Transformationen. Einige davon sind
entfernt worden, weil ein korrespondierendes Makro bessere Resultate ergibt, aber eine Reihe
anderer ist hinzugefügt worden, mit Beschreibungen, Arbeitsblättern und Graphen,
so daß diese Datei jetzt 55 Transformationen enthält. Außerdem wird die Datei
jetzt bei der Installation in das Benutzerprofil-Verzeichnis ("Dokumente") kopiert, und sie kann
vom Help-Menü aus geöffnet werden (Help, SigmaPlot Samples, Transforms).
Verbesserungen einiger ape-Funktionen (automatic parameter estimate) in der Transforms-Sprache
ape-Funktionen werden von SigmaPlots Nonlinear Regression-Funktion verwendet. Sie bestimmen
gute Startwerte für die Parameter der Fit-Funktion. Die ape-Funktionen für
Polynome und Rationale Polynome sind verbessert worden, um schlecht konditionierte
oder singuläre Lösungen für die Parameterschätzungen zu vermeiden.
Erfahrene Anwender finden mit der ape-Funktion und der Polynom-Funktion zusammen
in einer User-Defined Transformation einen raschen Weg zu einer Polynom-Regression.
Die Anzahl der Gruppen für die Berechnung von Dummy-Variablen ist auf 1000 erweitert worden
Dies dient zur Codierung kategorialer Variablen mit Dummy-Variablen für
bestimmte Prozeduren in SigmaPlots Statistik, wie logarithmische Regression
oder Kovariaten zur Cox-Regression und ANCOVA. Der erfahrene Anwender kann sie
auch benutzen, um SigmaPlots multifaktorielle ANOVA auszuweiten, wiederum durch
Konvertierung kategorialer Variablen in Dummy-Variablen und die Anwendung
multilinearer Regression (GLM). Als Beispiel für die Anzahl erforderlicher
Dummy-Variablen erfordert eine 5x5x5 3-Way ANOVA 124 Dummy-Variablen, um das
Regressionsmodell zu beschreiben. Dies geschieht intern in SigmaPlot.
Der Dummy-Variablen-Ansatz in Verbindung mit multilinearer Regression ist
verwendet worden, um Beispiele für SigmaPlots ANOVA-Resultate zu überprüfen,
aber das konnte für das oben beschriebene ANOVA-Design nicht ausgeführt werden,
weil die bisherige Version von SigmaPlot nur 100 Dummy-Variablen zuließ.
Verbesserungen bei Fehlermeldungen und Partial Save-Optionen bei der nichtlinearen Regression
Die Anzahl von Fehlermeldungstypen bei Nichtlinearer Regression im Function Edit-Dialog
zum Erzeugen von Fit-Gleichungen wurde erhöht. Die Möglichkeit zur Speicherung
nur teilweise komplettierter Gleichungen wurde hinzugefügt, so daß
der Anwender sie später weiter bearbeiten kann.
Verbesserungen der Histogram- und Polynomial-Funktionen in der Transformsprache
und des Exponentiationsoperators für die n-te Wurzel aus einer negativen Zahl
Die histogram-Funktion in der Transforms-Sprache ist um ein drittes Argument ergänzt
worden, mit dem Standardwert Null. Wenn dieser Wert Null ist, verhält sich die Funktion
wie zuvor und weist Werte in einem Intervall dessen rechter Obergrenze zu. Wenn das Argument
nicht Null ist, weist die Funktion die Werte in einem Intervall dessen linker Untergrenze zu.
Diese Konvention ist weiter verbreitet.
Die polynomial-Funktion der Transforms-Sprache ist modifziert worden. Die Auswertungsmethode
für den Horner-Algorithmus ist jetzt schneller und genauer. Außerdem ist der
mögliche Polynomgrad auf 1000 erhöht worden.
Hinzufügen der Funktion zur Berechnung der n-ten Wurzel aus negativen Zahlen
bei ungerade ganzzahligem n
Zuvor führte dieser Aufruf zu Missing Values.
So sollte z.B. (-8)^(1/3) or (-8)**(1/3) jetzt -2 ergeben. Außerdem führte
die graphische Darstellung der Gleichung y=x^(1/3) für negative Werte von x
vor dieser Änderung zu keinem Ergebnis.
User-Defined Transforms-Dialog und Regression-Dialoge können jetzt vergrößert und verkleinert werden
Der User-Defined Transforms-Dialog zur Eingabe von Transformationen und der Function Edit-Dialog
zur Definition von Regressionsmodellen können nun vergrößert und verkleinert werden,
und die neue Größe bleibt zwischen Sitzungen von SigmaPlot erhalten.
Das macht sie leichter zu bedienen, weil häufiges Blättern vermieden werden kann.
Verbesserungen der Benutzeroberfläche beim Quick Transforms-Dialog
Zwei Quick Transforms-Fenster sind zu einem kombiniert worden und damit wesentlich
leichter zu bedienen. Weitere Transforms-Funktionen wurden auch als Buttons hinzugefügt:
median, nth, avg, choose, rgbcolor, runavg, fft, invfft, normdist, norminv, tdist, tinv,
fdist, and finv. Außerdem wurden die Konstanten π und e hinzugefügt.
Verwendung von Unicode-Zeichen im Arbeitsblatt, auf der Graphseite und in Reports
Hier ist ein Beispiel mit russischen Zeichen in einem Graphen
Automatisches Update auf die aktuellsten Features
SigmaPlot prüft beim Start oder vom Help-Menü aus, ob Updates verfügbar sind, und bietet an,
die aktuellsten Features zu installieren.
Beibehalten der Benutzer-Einstellungen beim Update auf eine neue Version
Jede Änderung der SigmaPlot-Einstellungen durch den Benutzer wird in der Datei
spwUserSettings.ini gespeichert. Von SigmaPlot 14 an benutzt eine neue Version von
SigmaPlot die Datei der bisherigen Version, so daß der Benutzer SigmaPlot so
"sieht" wie zuvor.
Neue Ribbon-Layouts für unterschiedliche Workflows
Es gibt vier verschiedene Ribbon-Layouts für Anwender mit spezifischen Workflows.
Default
Compact
Graphing
Analysis
Ein gutes Beispiel für die Vereinfachung des Workflows durch die neuen Konfigurationen
ist die Compact-Konfiguration. Darin enthält das Worksheet-Ribbon Arbeitsblatt-
und Analyse-Funktionen, und das Graph-Ribbon hat Create Graph- und Edit-Funktionen.
Dies zeigt den Nutzen der neuen Konfigurationen, die häufiges Umschalten zwischen Ribbons
ersparen können.
Worksheet-Ribbon
Graph-Ribbon
Der Export-Button ist auch im Main Button-Menu
Der Anwender kann den Main-Button benutzen und muß nicht wiederholt
zum Home-Ribbon zurückkehren, um zu exportieren.
Neue Makro-Methode zum Export ausgewählter Graphseiten-Elemente
Eine neue Makro-Methode ist zum IJAutoGraphItem-Datentyp hinzugefügt worden.
Damit läßt sich jede Auswahl auf der Graphseite in eine Datei exportieren. Die
Methode hat sieben Argumente, von links nach rechts: Dateiname, Bilddatei-Format, dpi,
Farbauflösung in Bits, Auswahl-Flag, Höhe und Breite. Dies gilt beim Schreiben
von Makros und auch beim Aufzeichnen von Makros während des Graph Export-Dialogs.
Save All-Befehl ist dem Main Button-Menü hinzugefügt
Sie können jetzt alle offenen Notebooks mit einem einzigen Klick speichern.
Zwei neue Makros für indexierte Daten bei der Graph-Erstellung
Zwei neue Makros sind zu den Dateien Macro Data Sets.jnb und SigmaPlot Macro Library.jnb
hinzugefügt. Diese Makros (Box Plot Using Indexed Data, Error Bar Plots Using Indexed Data)
zeigen, wie indexierte Daten bei der Graph-Erstellung verwendet werden können,
analog zu den Ergebnisgraphen der Statistik-Funktionen.
Beispiel-Dateien sind vom Help-Menü aus zu öffnen
Das Help-Menü hat nun eine SigmaPlot Samples-Option, von der aus
Beispiel-Datensätze geöffnet werden können. Notebooks für Graphen,
Statistik-Tests, Transformationen und Nonlinear Regression sind vorhanden.
Neue Makro-Automationsmethode zur Bestimmung der Länge einer Arbeitsblattspalte
Eine neue Automations-Methode ist beim DataTable-Objekt hinzugefügt worden:
long ColumnLength(long col). Diese Methode bestimmt die Länge einer Arbeitsblattspalte
von der ersten bis zur letzten nicht-leeren Zeile. Ein Return-Wert von Null zeigt an,
daß die Spalte leer ist.
Daten können jetzt aus einem Ergebnisgraphen extrahiert werden
Daten für einen Ergebnisgraphen werden intern gespeichert, nicht in einem Arbeitsblatt.
Sie können die Daten eines Ergebnisgraphen nun extrahieren, indem Sie den Data-Button
im Navigate-Abschnitt des Home-Ribbons klicken. Ein Ergebnisgraph muß dazu
ausgewählt sein. Der Tooltip für diesen Button enthält den Text
"View Graph Data". Eine neue Section wird erstellt, mit einem Arbeitsblatt,
das die Daten enthält. So können Sie die Daten aus einem Ergebnisgraphen
extrahieren und in ein Arbeitsblatt übernehmen.
Webinar / Online-Seminar
SigmaPlot – "Von den Daten zur Präsentation"
Nutzen Sie unsere kostenlosen Online-Seminare, für die Sie nur einen Internet-
und Telefonanschluß oder Voice over IP (VoIP) benötigen. Für weitere Informationen klicken Sie einfach
auf den untenstehenden Termin. Hier finden Sie auch das Anmeldeformular.
Unsere kostenlosen Online-Seminare machen eine kurze Pause. Die neuen Termine geben wir Ihnen in Kürze bekannt.
